CTQ系列支線接觸網故障智能切除裝置(柱上式開關站) |
|
|
| |
 |

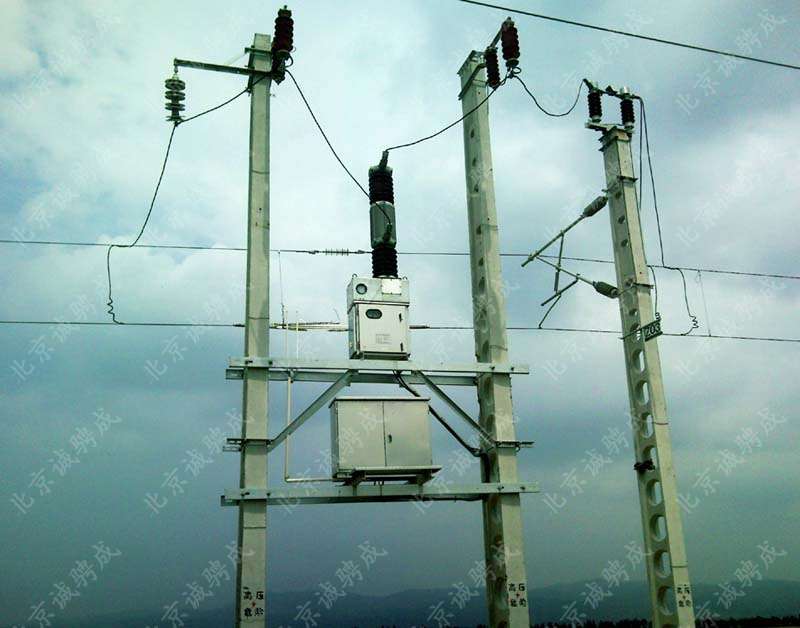

| CTQ-2方桿安裝圖 |
|
 |

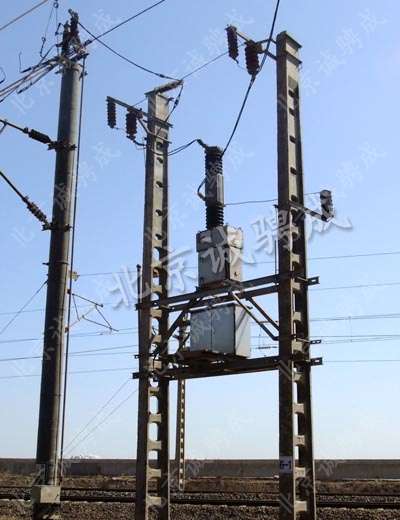

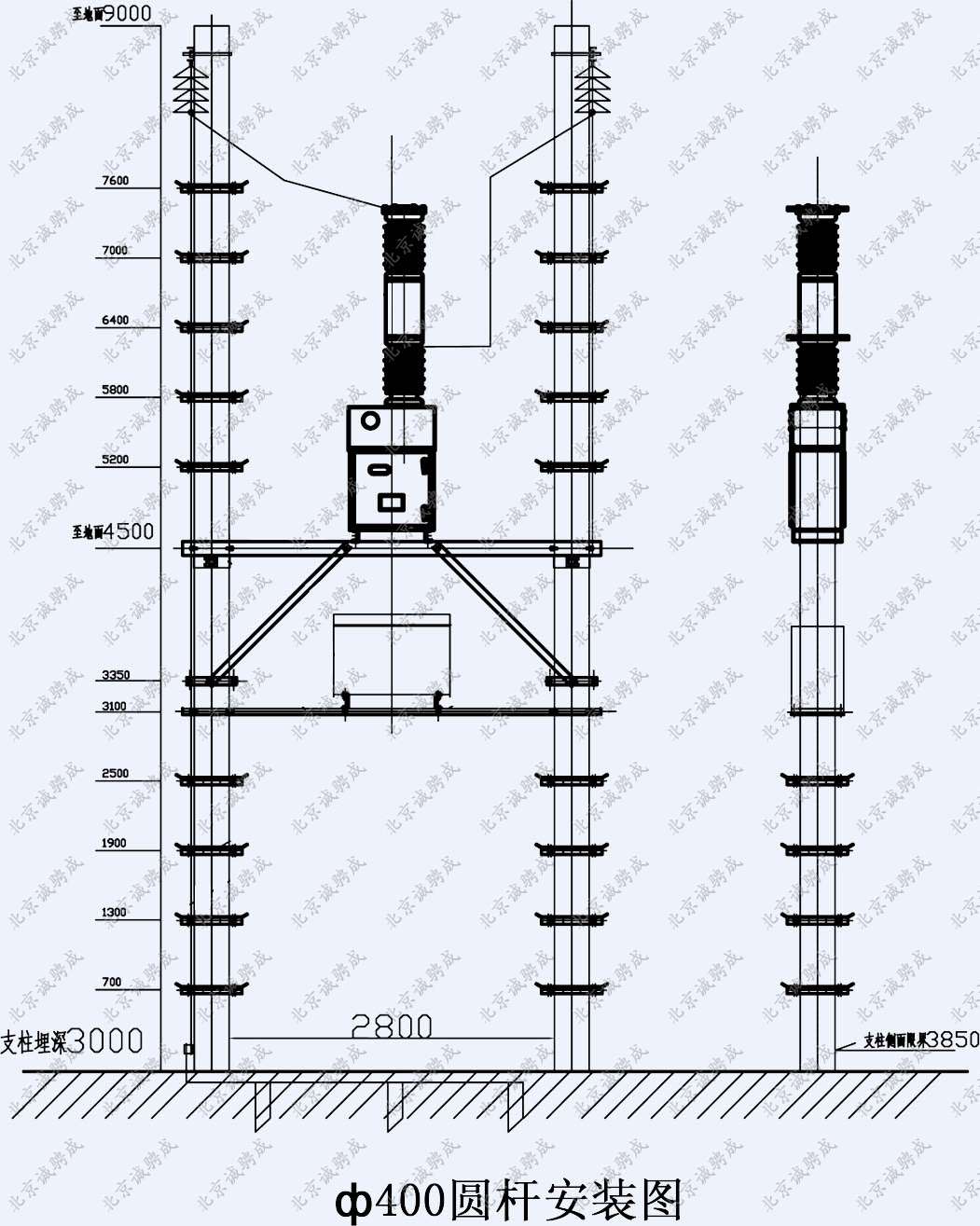

| CTQ-2圓桿安裝圖 |
|
 |

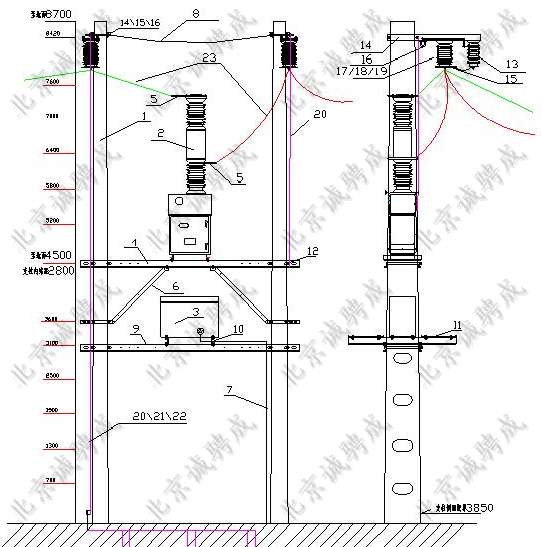

| CTQ-2安裝設計圖 |
|
 |
| 外置流互圖 |
|
 |

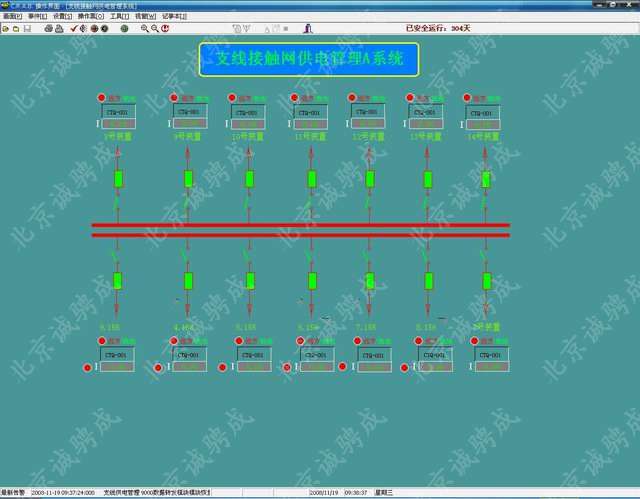

| A系統操作界面 |
|
 |

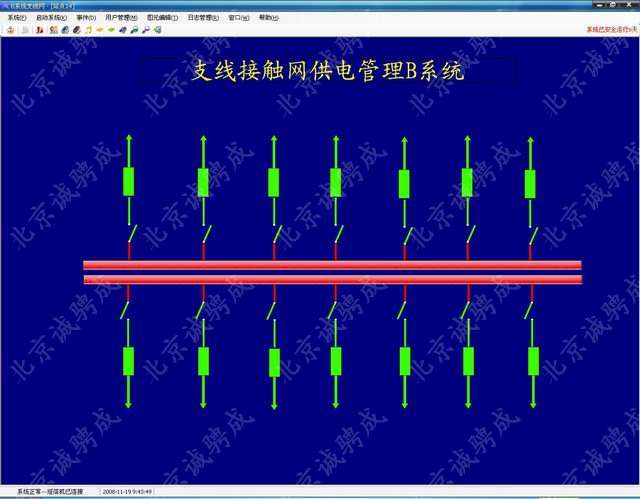

| B系統操作界面 |
|
 |
| 中心端控制系統 |
|
 |

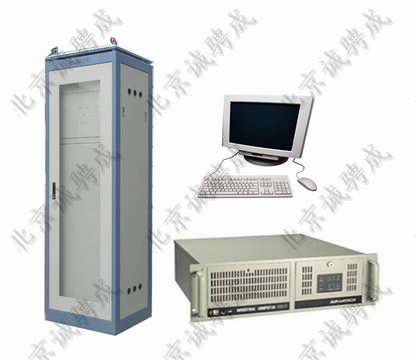

| 中心端設備 |
|
 |

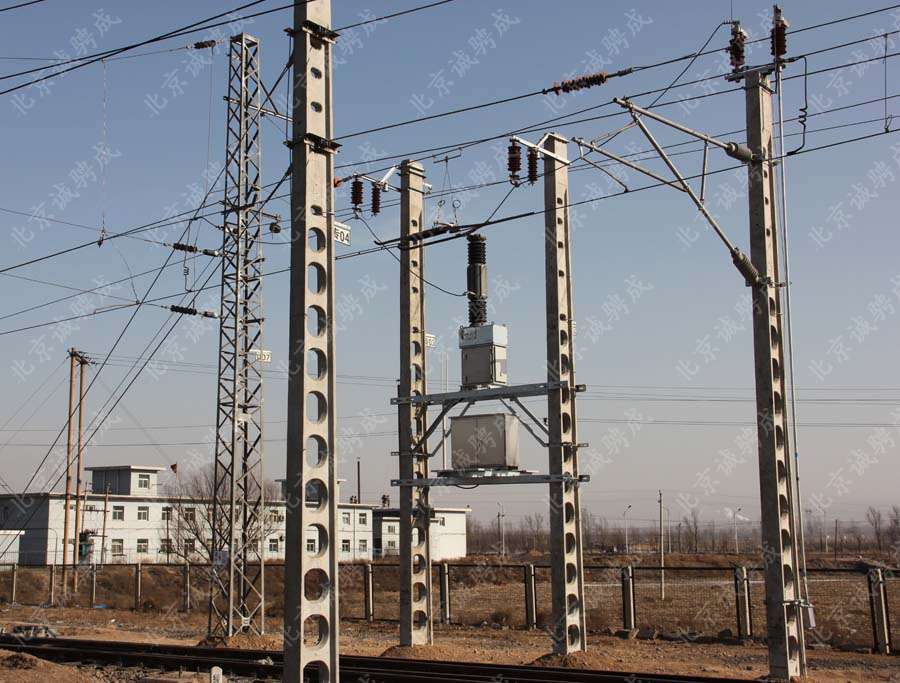

| 外置流互遠景圖 |
|
|
|
|
|
|
CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)是一款針對電氣化鐵路正線接觸網與支線接觸網供電特點而研制的智能型產品。它融最新鐵道供電、計算機軟硬件、工業自動化、無線通訊、網絡、高壓開關和高壓測量等技術于一體，能夠可靠地切除線路正常的負荷電流和故障情況下的短路電流，主要實現:在不影響正線供電的情況下將故障支線從正線接觸網上瞬間切除；實時監測支線接觸網運行狀況；遠程無線控制高壓開關、相關控制系統的參數調試；故障情況音響示警提醒工作人員，并提供故障分析所需的各項原始數據；提供線路運行數據的查詢、負荷曲線的繪制等。
CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)硬件主要由安裝在調度中心的中心端設備和安裝在現場的終端設備兩部分組成。
CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)具備線路智能監控保護功能。本裝置實時監測線路運行狀況，當支線接觸網發生故障時，能準確判定，并自動切除支線，在故障支線與正線之間形成電氣分隔，使正線線路保持正常供電，將故障范圍降至最小。同時，裝置將故障詳細報文傳輸至中心端，通過音響和系統窗口兩種方式示警，提醒工作人員線路發生故障，并準確提供故障處所及相關電氣數值，為故障的巡查和處理提供可靠的技術支持。

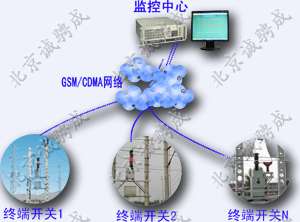

CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)通過GSM/CDMA網絡及互聯網構建成無線控制系統，具備“遙控、遙測、遙信”功能。此外，在日常運行中，工作人員在中心端即可完成對裝置高壓開關的控制和相關控制系統的參數調試，以及其他數據的采集和分析。
CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)操作簡單、動作可靠、性能穩定、功能強大、免維護，采用無人值守設計，是一款性價比非常高的智能化新型高壓組合電器。 |
| ◆ 性 能 特 點 |
|
| ☆ 智能判斷支線故障功能 |
☆ 雙向啟動音響，報警可靠 |
| ☆ 自動切除故障支線功能 |
☆ 事件音響反復提示，確保人員及時處理 |
| ☆ 及時收集故障數據并發送回中心端功能 |
☆ 按要求生成負荷曲線，數據實時查詢 |
| ☆ 遠程無線控制、調試功能 |
☆ 高度集成、免維護功能 |
| ☆ 遠程測量和計量功能 |
☆ 應用軟件系統界面簡潔、人性化設計，操作簡單 |
| ☆ 雙系統同時運行、實時在線 |
☆ 完備的面向鐵路支線接觸網運行方式的各項功能 |
 |
 |
 |
| 系統電源 |
 |
| 斷路器 |
終端控制裝置 |
蓄電池 |
|
| 主要技術指標 |
| ◆ 硬件萬面： |
◆ 軟件萬面： |
| ☆ 應用電壓等級：27.5KV |
☆ 遙控正確率：≥99.99％ |
| ☆ 應用電壓頻率：50HZ±10％ |
☆ 遙信正確率：≥99.99％ |
| ☆ 流互變比：1000/5(根據支線負荷特點確定電流變比) |
☆ 遙測正確率：≥99.99％ |
| ☆ 裝置電源：AC220V/DCl10V(80～110％) |
☆ 遙控命令傳送時間：≤60秒 |
| ☆ 運行功率：<100W |
☆ 遙信變位傳送時間：≤60秒 |
| ☆ 瞬時運行功率：<1kW |
☆ 畫面調用響應時間：<1秒 |
| ☆ 通訊模式：TCP/IP/UDP |
☆ 畫面實時數據刷新時間：<15秒 |
| ☆ 設備重量：700kg |
☆ 事故順序記錄(SOE)單回路分辨率：≤2秒 |
| ☆ 適用溫度范圍： 30.C～40.C |
☆ 服務器CPU平均負荷率：≤25% |
| ☆ 貯存溫度：-30℃～70℃ |
|
| ☆ 大氣壓力：80～110kPa |
|

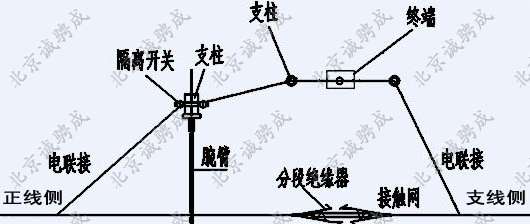

| 裝置構成 |
| CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)分終端裝置和中心端裝置。終端裝置安裝在支線與正線交匯的地點，中心端裝置根據用戶要求安裝在調度指揮中心或其它處所。 |

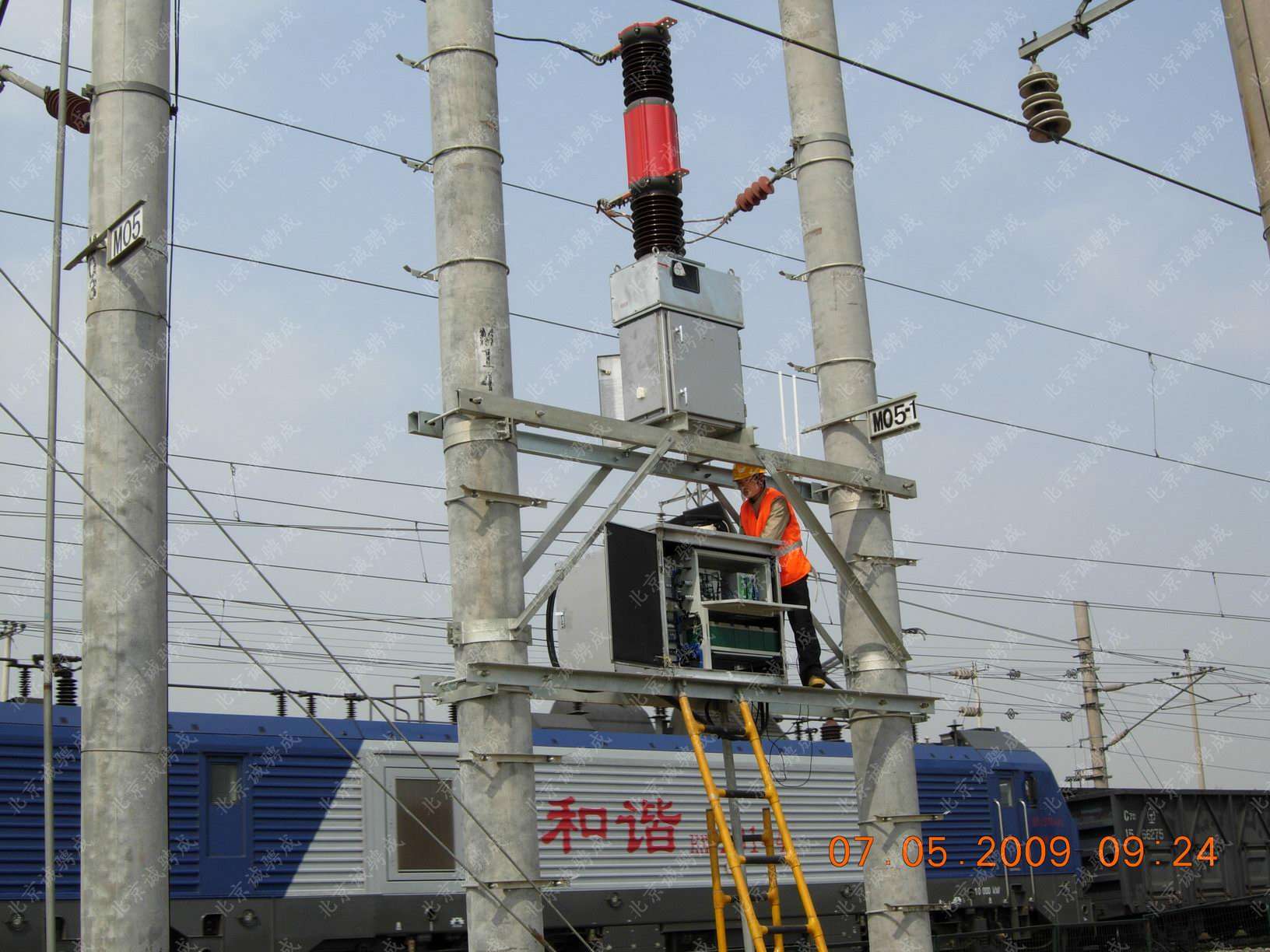

| ★ 終端設備 |
| CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)終端設備由單級真空組合斷路器和支線接觸網故障智能切除控制終端裝置兩大部分組成。其中單級真空組合斷路器內附電流互感器，支線接觸網故障智能切除控制終端裝置主要由控制器倉、電源倉、電池倉三部分組成。 |
 |

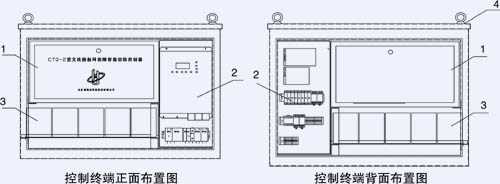

| 1：支線接觸網故障智能切除控制器倉 2：電源倉 3：蓄電池倉 4：箱體 |

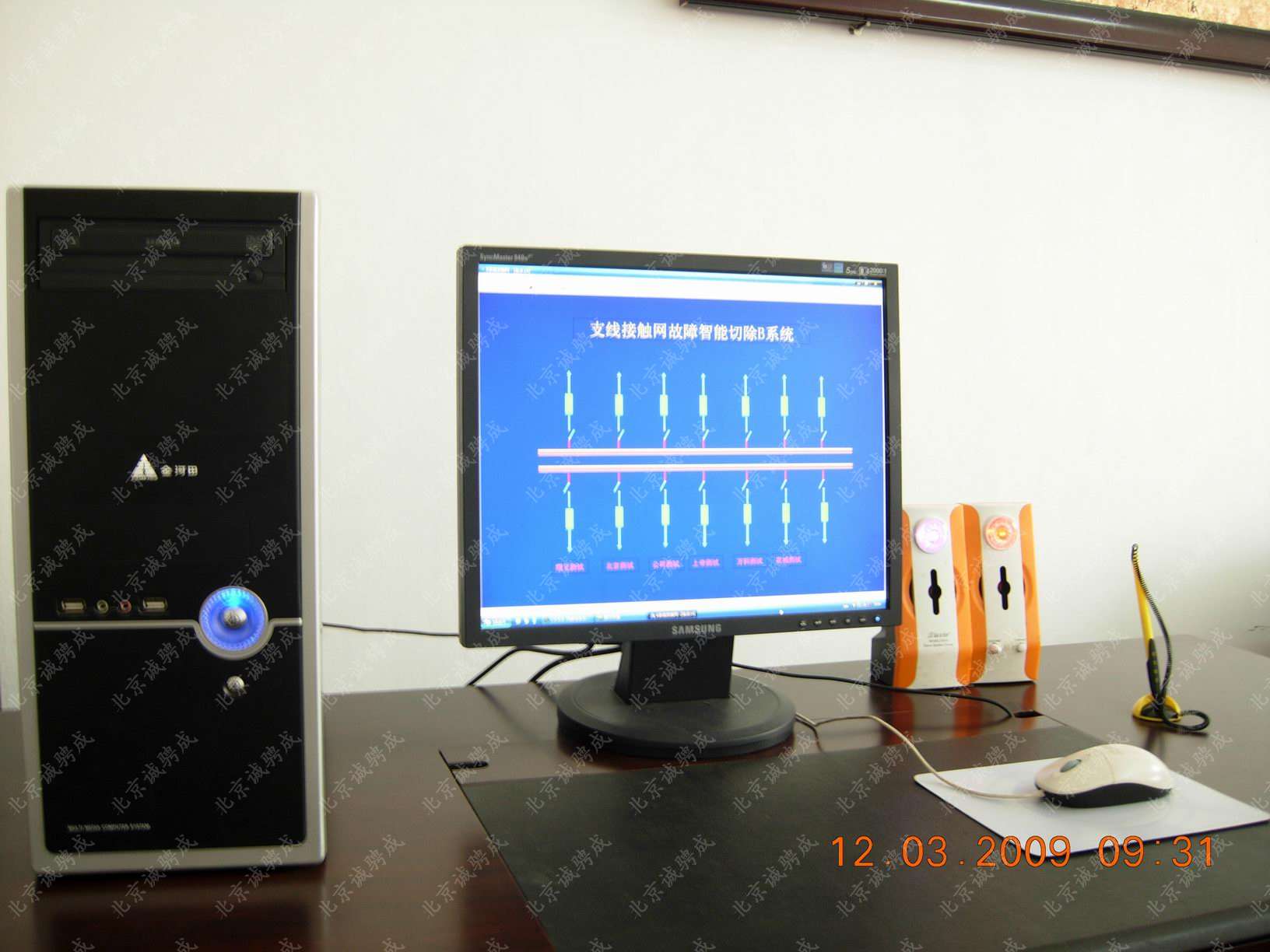

| ★ 中心端設備 |
CTQ系列支線接觸網故障智能切除裝置(柱上式開關站)中心端設備主要由ZTQ系列中心服務器、中心監控器組成。作為整套裝置的監控設備，中心監控器內安裝了“支線接觸網供電管理A系統”和“支線接觸網供電管理B系統”，A、B系統同時運行。
界面的組織結構圖可以清楚的表明接觸網之間的等級關系，清晰、簡單的勾勒出終端設備的運行情況。通過點擊所需支線的標簽直接進入到終端設備的接線圖中進行操作。本軟件具有畫面的實時性，對畫面的全局和局部連接的特性，同時兼?zhèn)湓诋嬅嬷兄苯尤斯ぴO(shè)置和遙控等操作。 |
| 操作界面的主要功能包括： |
| 圖形實時顯示 |
對象實時操作 |
| 實時圖表查看 |
人工設置對象屬性 |
| 告警事件處理 |
實時數據查詢 |
| 語音處理 |
|

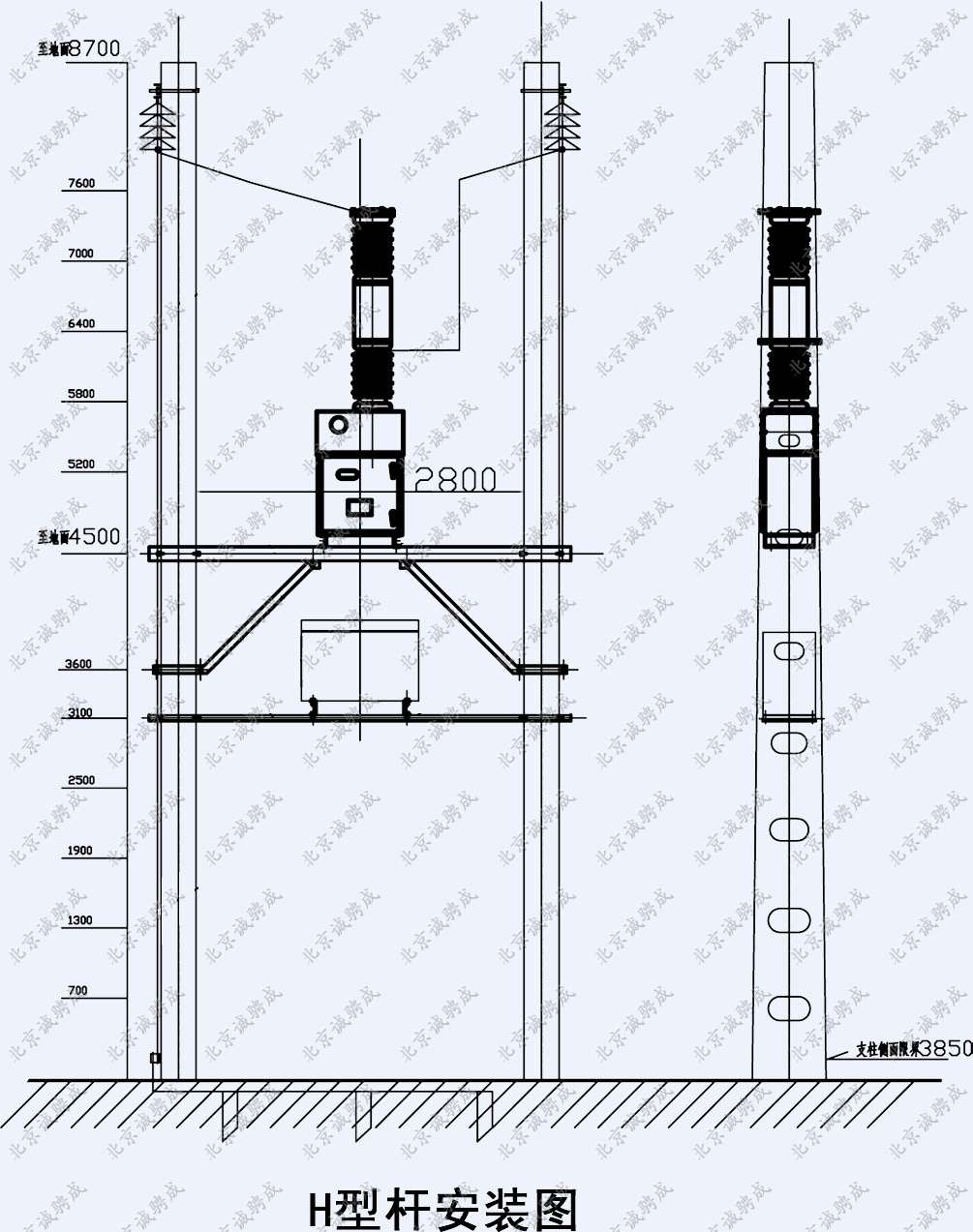

| 設備安裝 |
1套ZTQ中心裝置可對應控制n套終端裝置，只要網絡通達，中心端對終端裝置的控制不受空間距離限制。根據設備安裝處所的條件和用戶要求，在實現基本功能的基礎上，終端設備的安裝可選用桿架式或落地式，桿架可使用圓桿或H型桿。需要用戶提供220V、小于1KW的交流工作電源。
各類型安裝技術數據如圖所示： |
 |
 |
 |
| 通信方式 |
 |
| 中心端和終端設備的通訊連接可根據需控制距離的遠近選用有線和無線兩種方式，有線方式可選用網線或光纜接入，無線方式近距離（4km以內）可選用無線電波控制，遠距離（4km以外）可選用DDN專線接入或?qū)拵Ы壎ü潭↖P方式接入。 |
| 產品型號 |
|
|
|
